Инструмент за измерване ъгъл на страничен наклон
CL15560

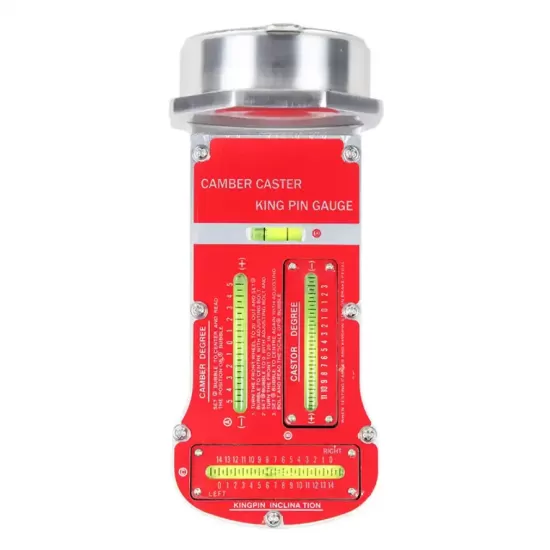

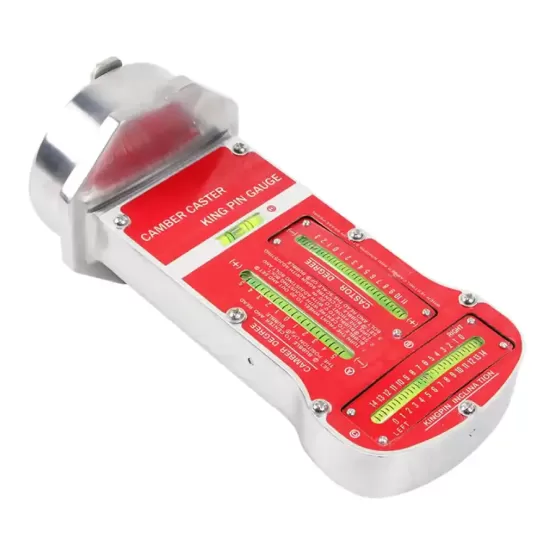

- Уред за бързо и точно измерване на напречен ъгъл, надлъжен ъгъл и ъгъла на шенкелния болт спрямо колелото
- Монтира се върху главината на колелото с магнит
- Централен щифт с пружинен механизъм за лесно центриране на уреда
- Две копчета за регулиране на скалите В и С по време на измерване

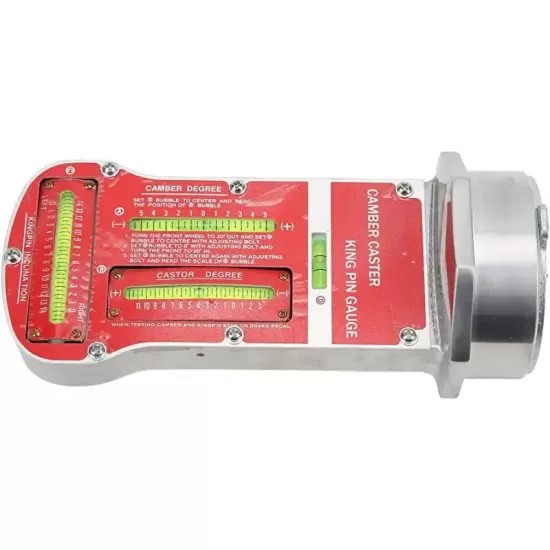

- Скали за измерване на:
A: Напречен ъгъл: от +5° до -5°
B: Надлъжен ъгъл: от +11° до -3°
C: Ъгъла на шенкелния болт спрямо колелото: от 0° до 14° (наляво и надясно)
- Размери: 90 х 210 мм
- Диаметър на магнита: 84 мм
- Предпазен капак на магнита

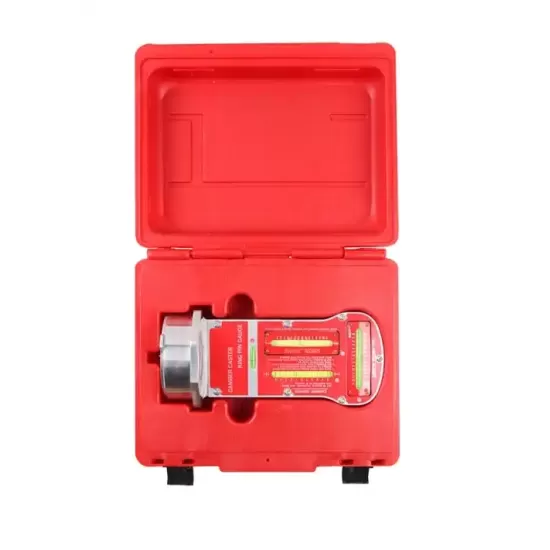

- Доставя се в кутия
- Начин на употреба:

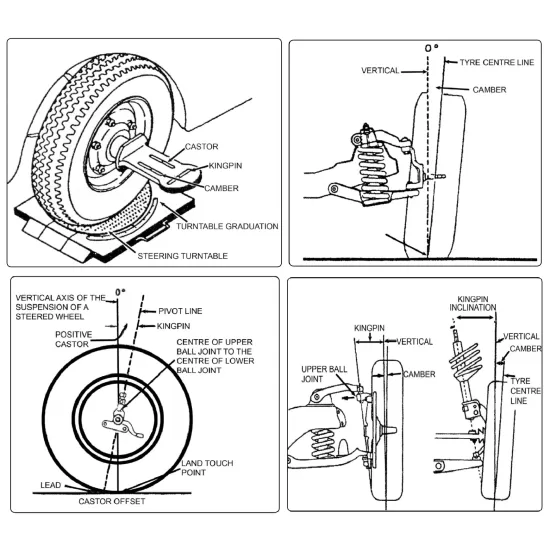

- Измерване на Напречен ъгъл "А" - Camber angle
Преди употреба отстранете защитната пластина на магнита.
Придвижете превозното средство напред, за да изправите колелата.

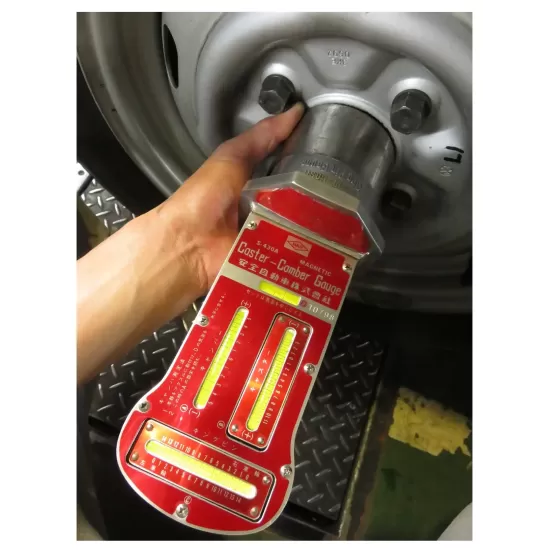

Поставете уреда в центъра на колелото / главината.
Центрирайте балончето на скала D, като завъртите уреда около оста му.
Вземете показанията от скала А.
- Измерване на Надлъжен ъгъл "В" - Castor angle
Придвижете превозното средство напред, така че да изправите колелата.
Предните колела да са разположени върху въртящи се плочи, а задните колела да са на хоризонтални плочи.
Завъртете предното колело на 20° навън.
Поставете уреда в центъра на колелото / главината
Центрирайте балончето на скала D, като завъртите уреда около оста му.
С регулиращото копче нагласете балончето на скалата B на 0°
Завъртете предното колело на 20° навътре.
Центрирайте балончето на скала D, като завъртите уреда около оста му.
Вземете показанията от скала В.
- Измерване на ъгъла на шенкелния болт спрямо колелото "С" - KingPin inClination
Придвижете превозното средство напред, така че да изправите колелата.
Предните колела да са разположени върху въртящи се плочи, а задните колела да са на хоризонтални плочи.
Завъртете предното колело на 20° навън.
Поставете уреда в центъра на колелото / главината
Центрирайте балончето на скала D, като завъртите уреда около оста му.
С регулиращото копче нагласете балончето на скалата С на 0°
Завъртете предното колело на 20° навътре.
Центрирайте балончето на скала D, като завъртите уреда около оста му.
Вземете показанията от скала С.
- Забележка!
Обърнете се към ръководството на собственика, преди да правите каквито и да било корекции.
Всякакви корекции, които правите в ъглите на колелото или наклона, могат да повлияят на другия,
така че проверете отново всички измервания, след като сте направили каквито и да било корекции.
